在工程设计领域，流程图设计是许多企业不可或缺的一环。Visio，作为备受推崇的流程图设计工具，正在成为越来越多企业的首选，以期通过规范化的流程设计来提升整体工作效率。
尽管Visio提供了丰富的内置模具库，但在实际应用中，通用模具往往难以满足企业独特的业务需求。为了更好地适应企业的特殊流程和标准，许多企业纷纷转向定制模具库的方向，这与我们从外企的学习中所观察到的趋势是一致的。然而，由于缺乏指导性的方法，企业在推广和运用Visio时可能会面临一系列挑战。其中一个普遍存在的问题是在初版模具库建立后，如何有效地进行迭代更新。
本文将讨论Visio文档中模具更新的实现。首先介绍用户从模具库拖拽至绘图页时的背后过程，揭示为什么文档中的形状实例不会随模具库的更新而更新。随后介绍手动更新的方法。最后，提供比较两种自动化更新的方法及实现刚方法模具需满足的条件。
拖拽背后的故事
当用户首次从模具库拖拽模具到绘图页（Page）时，Visio在后台完成了多个操作。首先，Visio会在文档的文档模具（Document Stencil）中创建该模具的副本，然后再在绘图页上创建针对该模具形状的实例。由于文档模具默认是隐藏的，所以用户可能无法察觉到这一点。（要显示文档模具，首先需要在“选项”-“自定义功能区”中启用“开发者”选项卡。然后，在“开发者”选项卡-“显示/隐藏”分组中勾选“文档模具”。） 当用户再一次从模具库拖拽同一个模具时，Visio将检查文档模具中是否已存在该模具的副本。如果副本已经存在，Visio将直接创建实例。那么Visio是如何判断模具已存在的？在默认情况下Visio会比较模具的UniqueID属性。因此，即使两个模具具有相同的名称，Visio也可以通过UniqueID判断它们的对应关系。每当用户编辑并保存模具时，模具的UniqueID会发生变化。所以拖拽修改后的模具到绘图页时，可以观察到文档模具中出现了新的副本。这也就是为什么修改了模具库中的模具，绘图页中的实例没有被更新。
这显然与我们的期望不符。我们希望图纸中的实例永远与最新的模具一致。
手动更新

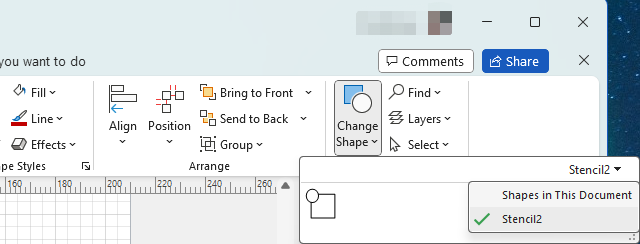

要将实例引用的模具修改为最新的模具，一种已知的方法是使用“主页”-“更改形状”对图纸中的实例进行更改。但是，对于已包含大量实例的文档，这个操作费时费力。尤其是当新版模具与旧模具的差异并不大时，用户很容易发生遗漏。
使用COM批量更新
借助COM组件，我们可以通过创建自动化程序的方式批量选择某一模具的实例，然后调用Shape.ReplaceShape()方法，实现批量更改这些实例的形状。
要获取文档模具中模具在文档中的所有实例，我们可以调用遍历文档中的所有形状，并筛选出Shape.Master等于文档模具中的Master情况。关键代码如下：
public IEnumerable<IVShape> GetInstances(IVMaster master) {
var instances = document.Pages.OfType<IVPage>()
.SelectMany(x => x.Shapes.OfType<IVShape>()).Where(x => x.Master == master).ToList();
return instances;
}
要找出模具库中对应的新模具，需要使用到模具的另一个ID属性————BaseID。模具的BaseID是在模具被创建的时候生成的，随后不会发生改变。因此，可以通过BaseID找到模具库中的同源模具。但是，使用这种方式时，要求模具库中的BaseID具有唯一性。一种常见的错误是管理员在创建模具时，采用的不是首先在绘图页绘制模具形状再拖拽至模具库，而是直接将模具库中的模具复制成了新的模具并编辑该模具。此时，模具库中的代表不通类型的模具具有相同的BaseID。
关键代码：
public IVMaster GetLatestMaster(IVDocument document, string baseID) {
var latestMaster = document.Masters.OfType<IVMaster>()
.SingleOrDefault(x => x.BaseID == baseID);
return latestMaster;
}
然后，遍历这些事例，并将形状替换为新版本的模具。
public void Replace(IEnumerable<IVShape> instances, IVMaster latestMaster) {
foreach (var instance in instances) {
instance.ReplaceShape(latestMaster);
}
}
使用COM方式更新的好处是可以直接在原文件中进行修改。然而，由于UI的频繁更新可能导致方法执行时间较长，特别是在复杂的涂装车间原理图中，可能需要数分钟。因此，为了提升用户的使用体验，开发者可能会考虑加入进度条，以直观地显示更新进度。但是Visio使用STA模型且UI更新过程会向主线程封送消息，如果使用WPF组件，UI线程会发生阻塞，因此应使用WinForm。
另一个不利因素是，更新可能会引发连接线（Connector）的几何属性重新计算。也就是说，直角型连接线的折点位置可能会发生改变。
使用OpenXML批量更新
当不要求在原文件中完成更新时，可以考虑直接修改OpenXML文件。OpenXML是一种基于XML的文件格式，在2013年被引入Visio。OpenXML格式的Visio文档后缀为".vsdx"。要查看OpenXML格式的详细内容，可以修改文档后缀为".zip"后打开压缩包。

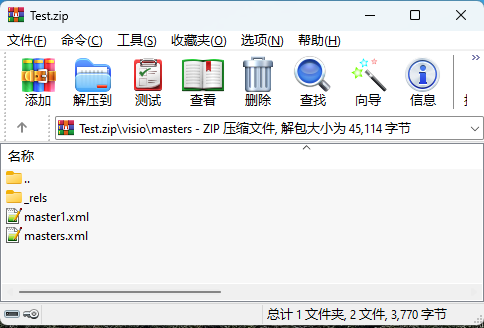

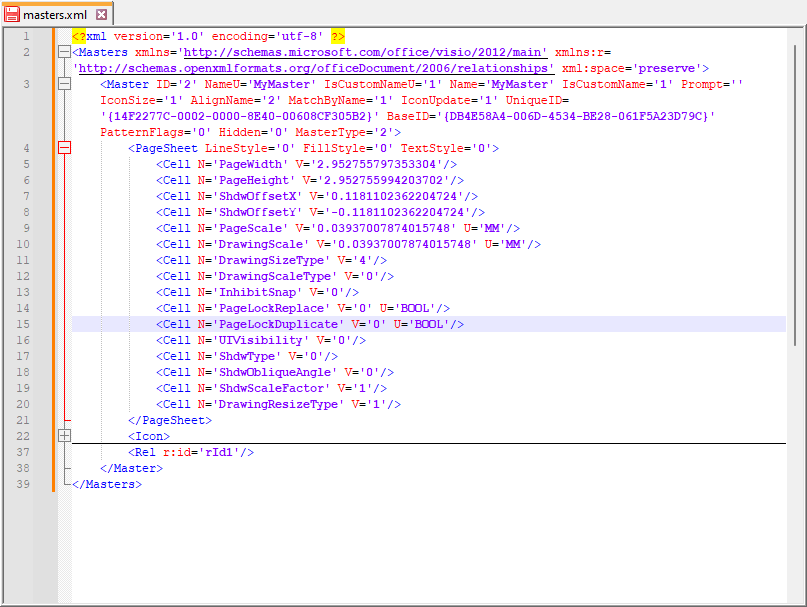

.\visio\masters目录下存储了文档模具的相关内容。masters.xml文件中列出了文档模具中的模具的部分属性。

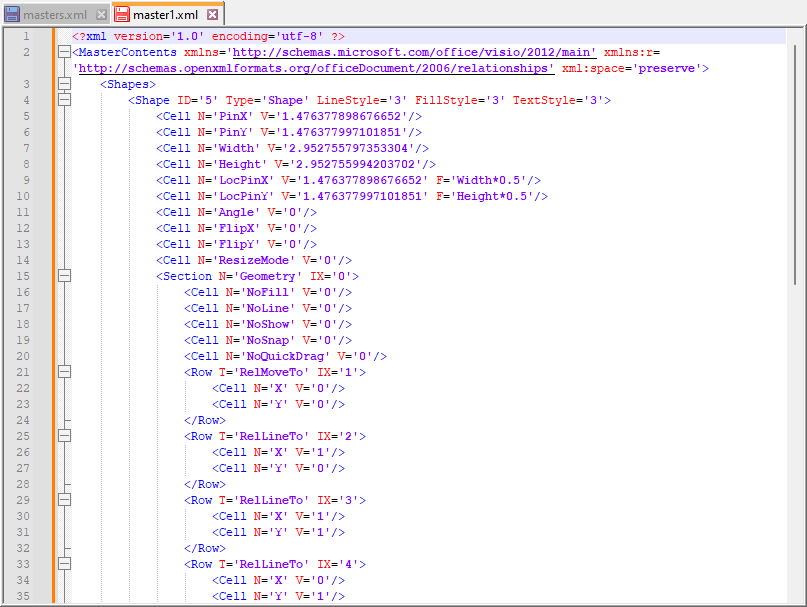

其中，对我们有用的是Master节点的BaseID属性和Rel子节点的r:id属性。前者的作用已在前文中提及。r:id属性可以通过查看_rels文件夹下的masters.xml.rels确定与此Master关联的MasterContents文件。MasterContents文件定义了模具的形状。关键代码（XmlHelper部分的代码参考以编程方式处理Visio文件格式):
public IEnumerable<XlElement> GetMasterElements(Package package) {
// mastersPart指masters.xml
var mastersPart = package.GetPart(XmlHelper.MastersPartUri);
// 筛选出BaseID属性为baseID的Master节点
var masterElements = XmlHelper.GetXElementsByName(mastersPart, "Master").
return masterElements;
}
public PackagePart GetMasterContentsFile(Package package, string baseID){
var masterElement = GetMasterElement(package).SingleOrDefault(x=>x.Attribute("BaseID")!.Value == baseID);
// 通过子节点Rel获取r:id
var relElement = masterElement.Descendants(XmlHelper.MainNs + "Rel").First();
var relId = relElement.Attribute(XmlHelper.RelNs + "id")!.Value;
var rel = mastersPart.GetRelationship(relId);
// masterPart指master{i}.xml
var masterPart = package.GetPart(PackUriHelper.ResolvePartUri(rel.SourceUri, rel.TargetUri));
return masterPart;
}
当我们更新文档中的模具时，实际上只需要将Master节点和MasterContents节点替换为修改后的模具库中的对应内容。关键代码：
public void Replace(Package drawingDoc, Package stencilDoc, string baseID){
var mastersPartDrawing = sourcePackage.GetPart(XmlHelper.MastersPartUri);
foreach (var masterEleDrawing in GetMasterElements(drawingDoc)) {
// 查看模具库中是否存在对应的Master
var masterEleStencil = GetMasterElements(stencilDoc).SingleOrDefault(x=>x.Attribute("BaseID")!.Value == baseID);
if (masterEleStencil == null) continue;
// 使用模具库中的Master节点替换文档中的Master节点。但是由于模具库中的Rel关系和可能与文档中的不一致，所以为了不去修改masters.xml.rel文件，仍使用原文档中的Rel节点
var relEleDrawing = masterEleDrawing.Descendants(XmlHelper.MainNs + "Rel").First();
masterEleStencil.Descendants(XmlHelper.MainNs + "Rel").First().ReplaceWith(relEleDrawing);
masterEleDrawing.ReplaceWith(masterEleStencil);
// 替换MasterContents
var contentsPartDrawing = GetMasterContentsFile(drawingDoc, baseID);
var contentsPartStencil = GetMasterContentsFile(stencilDoc, baseID);
XmlHelper.SaveXDocumentToPart(contentsPartDrawing, XmlHelper.GetXmlFromPart(contentsPartStencil));
}
XmlHelper.RecalculateDocument(drawingDoc);
XmlHelper.SaveXDocumentToPart(mastersPartDrawing, XmlHelper.GetXmlFromPart(mastersPartDrawing));
}
