引言

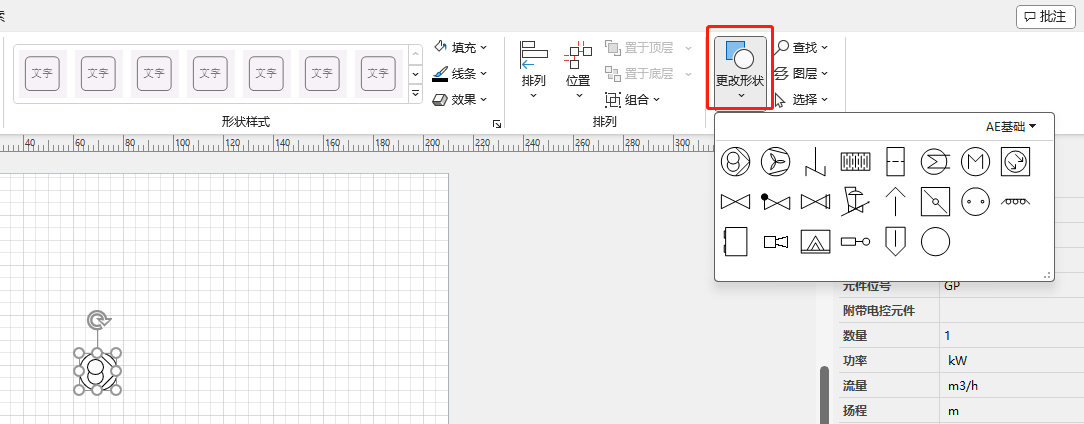

许多Visio管理员在项目初期都会面临模具频繁更新的问题。由于Visio的机制，每当用户首次从模具库中拖拽模具至绘图页时，实际上是从该模具库中拷贝了模具的副本至文档模具中。这种机制无疑切断了文档模具与原模具库的联系，也造成管理更新模具库后无法将更新应用到已有的绘图上。当绘图上需要更新的形状数量较少时，可以使用Visio提供的更改形状功能手动更新。但是，当绘图页中存在大量的待更新形状时，使用使用程序进行批量更新。
程序批量更新的方法是遍历文档模具，并通过文档模具中模具的BaseID从模具库中找到源模具，再比较两者的UniqueID是否一致。若UniqueID一致，说明该模具没有更新，应跳过操作；若不一致，说明源模具发生了更新。然后在绘图页中找到所有与该模具关联的形状，然后删除文档模具中的旧模具，再执行Shape.Replace()方法使用新的模具替换形状。

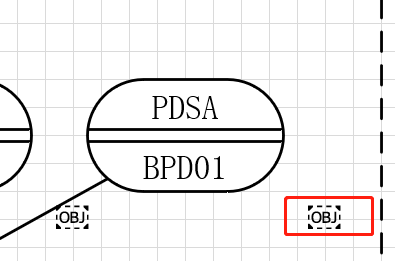

这种方法通常是凑效的，但是在上一周中，我遇到了如下的BUG：更新后的形状显示Obj文本。仔细查看形状shapesheet，可以发现模具中已经定义好的TextField在形状中变成了空白，造成显示错误。
不幸的是，未能在Google中搜到类似的问题反馈。
问题排查
通过查看xml文件，发现该形状的Field节被替换为了<Row IX='0' Del='1'/>。对比未出现显示错误的形状的xml文件可以发现：当TextField取值为空时，Field节应该继承自模具，因此xml文档不应出现Field节；当TextField存在取值时，Row节点内应该有Cell节点。此时，如果手动删除Field节，显示的OBJ文字消失。由此可以推出Field节数据发生了异常。
但是，仍然无法确定该异常的产生是因为形状定义错误还是其他。
回到Visio应用程序中，在源模具中的形状树中删除发生该问题的子形状，再次执行更新程序，原本没有问题的子形状的TextField出现同样的问题。重复执行删除子形状并更新的操作，问题始终出现。当所有的子形状都被删除后，更新后的形状不再显示OBJ。但是，新的问题出现了：形状显示数字3。显然我们并没有在模具的任何形状或子形状中定义过这个数值。
由此可以推出，形状定义并没有问题，而是其他数据导致了Visio更新时的异常行为。
为了确定是哪一部分数据存在问题，我们清空了User、ShapeData等全部用于定义用户数据的Section，问题依然复现。现在，只剩模具的基础数据了（诸如PinX、PinY等Shape节点下的Cell节点）。由于Visio中不能删除基础数据，所以在XML文件中用其他正常模具的基础数据替换问题模具的基础数据。此后，再使用程序对绘图页的形状进行更新，数字3不再出现，也就是这个BUG被修复了。
通过文本对比工具，我们比较了问题模具与正常模具的基础数据。
（此处，因为重启电脑图丢了。。。。。）
比较两者的基础数据并没有特别的地方，除了尺寸和定位存在数值差异外，只有Cell的顺序存在区别。最终也无法确定这个问题到底是怎么产生的。
解决方法
尽管未能找到该问题形成的原因，但通过定位问题位置，我们找到了解决该问题的方法：即使用正常模具的基础数据覆盖问题模具。
