分享一些Visio模具库建库过程中值得注意的事项以及原因。
模具的BaseID的唯一性。
BaseID是Master对象的属性之一，Master对象有三个ID：BaseID，UniqueID和ID。BaseID在Master被创建时生成，且不再改变（除非使用程序修改）。因此BaseID非常适合作为维护Master对象时的唯一标识。这是因为，UniqueID会随着Master内容的修改而变化，ID会随着不同的文档而变化。

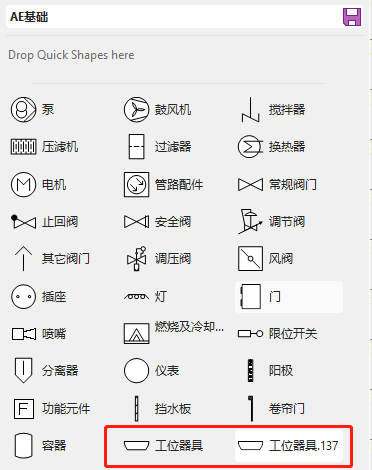

通常情况下，我们不需要关注BaseID，因为当我们将形状从绘图页拖拽至模具库时，会创建唯一的BaseID。但是，很多管理员在建立新模具时，为了省去添加通用形状和属性，如Tag文本，备注属性等，会直接在模具库中选中已经存在的模具复制粘贴，然后在粘贴后的模具中进行修改。这个时候站贴后的模具将和源模具具有相同的BaseID。为了保证BaseID的唯一性，可以在程序中调用
Master.NewBaseID方法获取新的BaseID，或者直接在Openxml文档中键入新的BaseID。
模具的形状界限与网格线重合。
由于Visio中的默认吸附设置包括网格线，当模具的形状界限是网格的整数倍时，模具实例的边界可以吸附在网格线上，这样用者不需要再使用对齐工具也可以快速的实现多个形状的对齐，从而使页面看起来更整洁。
这就要求管理员在设计模具的形状时，充分考虑形状的轮廓尺寸。当然，有些情况下没有办法保证这些线条刚好经过网格线，但是仍然可以通过手动设置形状的Width和Height，使其包围框刚好位于网格线上。

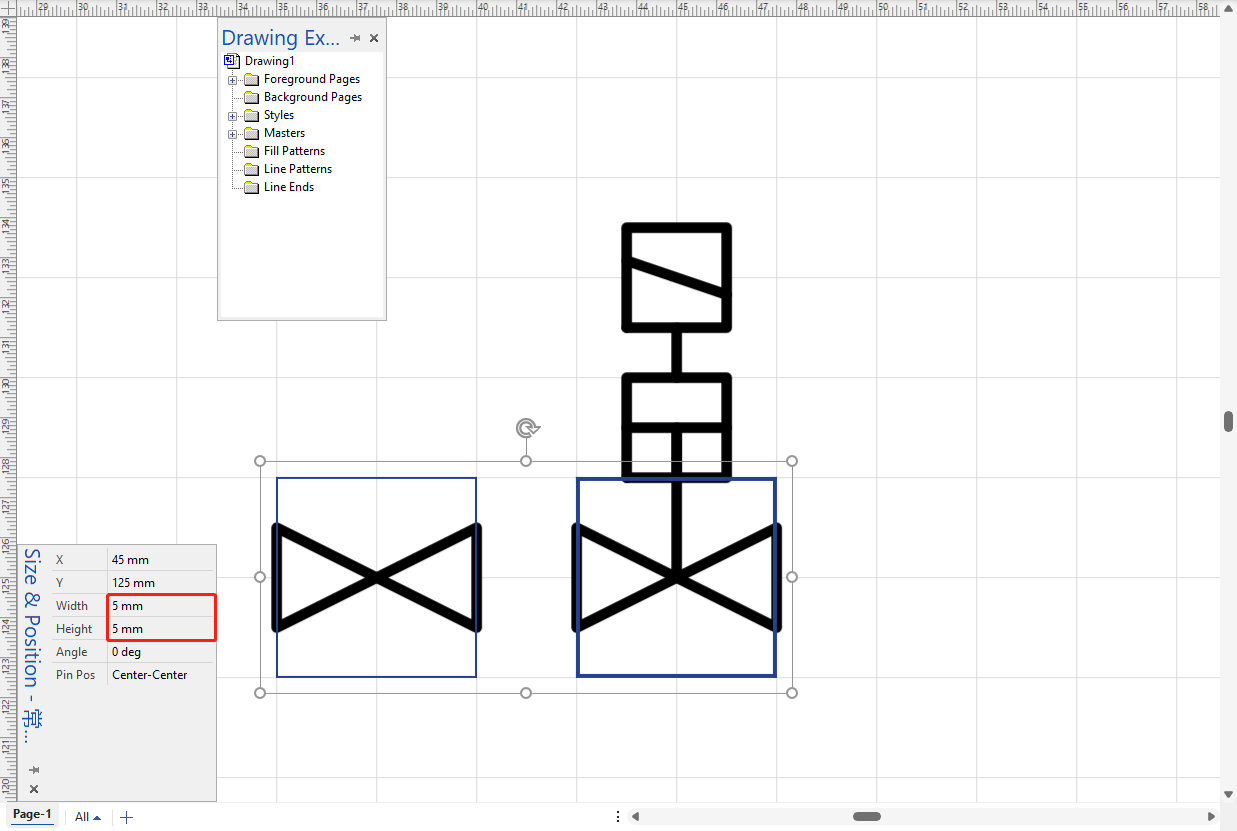

例如，对于图中的两个阀门，尽管电磁气动阀的轮廓远比通用阀门大，但是他们都使用同样的形状界限，即5mmx5mm。（这样做另一个隐藏的好处是：当用户使用电磁气动阀替换通用阀门时，不需要再调整对象的位置，因为他们是同轴的。）
在ShapeSheet的Geometry中使用GUARD和Rel而不是使用绝对尺寸。
当我们在ShapeSheet中修改Geometry属性时，很容易遇到插入一个新的数据行引发形状的Width和Height重新计算，导致才修改好的形状意外改变。因此，在设计初期就应该使用GUARD对形状的Width和Height以及几何数据写保护，防止插入新的几何数据时Visio重新计算引发的意外情况。
在几何数据中使用相对值而不是绝对值，则是为了解决用户手动调整实例尺寸时，代表实例的几何形状可以保持正确的比例，以防出现原来是个原型，现在是个椭圆形的情况。
在创建具有多个子类的对象时，将表示不通子类的多个几何数据创建在同一个形状对象上，而不是使用多个形状对象。

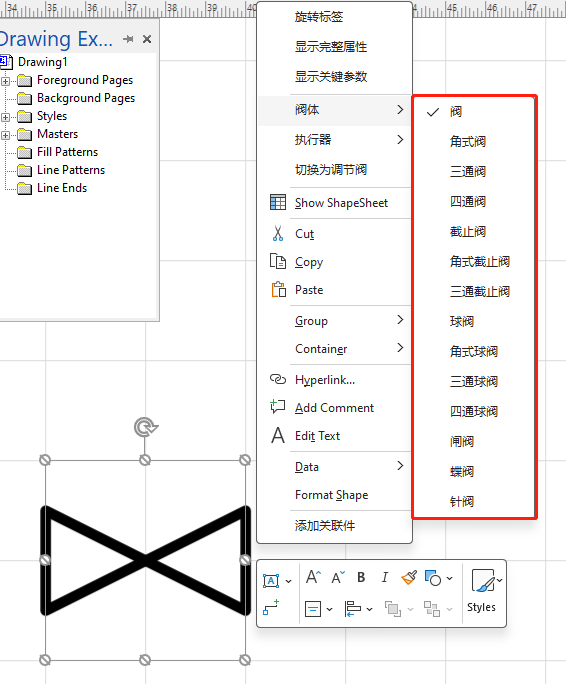

这句话描述的可能比较抽象。有的时候，为了缩减模具库中模具的数量，管理员可能会考虑将多个具有类似的对象设计成一个模具，并通过属性切换显示与隐藏。例如，图中的阀门聚合了多种形式的阀体，并根据用户的选择进行形状的切换。
在实现这个功能时，有两种做法：方法一是在模具的形状组中创建多个形状用以表示不通的阀体，例如三个形状分别表示通用发、三通阀、角式阀；方法二是在一个形状中，插入多个几何数据块。我认为方法二是更好的做法，因为如果用户在使用过程中解散了图纸中实例的组，不会在图纸中生成隐藏的形状对象。尽管这样增加了管理的复杂性，因为无法通过形状的名称判断几何数据块表示的形状。
